Waldheim - Teil 4 Stellwerk Waldheim Wo
Vorbild
Die Modellkonstruktion geht auf die ältere Veröffentlichung einer Bauzeichnung des bekannten Thüringer Eisenbahningenieurs Dr. Günther Fromm in der Zeitschrift "Der Modelleisenbahner" zurück. Unter dem Namen "Waldheim" wurden mehrere Bauzeichnungen veröffentlicht, von denen die Leser nichts über die tatsächlichen Vorbilder erfuhren. Der Name war nur fiktiv, da in der DDR die Namen und Pläne wichtiger Bahnanlagen nicht veröffentlicht werden durften. Recherchen nach war vermutlich ein Stellwerk in Mühlhausen (Thüringen) Vorbild der Modellkonstruktion, das jedoch durch einen Brand vernichtet wurde.
MaKaMo-Kartonmodell Stellwerk Waldheim Wo
Für den Start der Animation bitte auf das Dreieck rechts der Bedienleiste anklicken.
Der rechteckige zweigeschossige Bau des Stellwerkes Waldheim Wo beherbergt im Erdgeschoss das Spannwerk, im Obergeschoss befinden sich die technischen Stellwerksbetriebsanlagen mit einer mechanischen Hebelanlage im Zentrum, die als Inneneinrichtung nachgebildet wurden ebenso wie die typische Möblierung des Stellwerkes. Im Giebelvorbau mit seinen markanten großen Arkadenbögen als Lichtspender führt eine Treppe ins Obergeschoss: eine Fachwerkkonstruktion mit ausgemauerten und verputzten Gefachen. Das große Walmdach ist zum Vorbau hin weit abgeschleppt und mit einer Dachgaube und hölzernen Laufbohlen für den Zugang des Schornsteinfegers zu den zwei Schornsteinköpfen versehen. Dieses Stellwerk wird in drei Gestaltungsvarianten angeboten (siehe Tabelle). Das Modell kann in den Eisenbahnepochen II, III und IV auf der Modellbahn oder für Dioramen eingesetzt werden. Es ist das 4. Bauwerk der Serie "Waldheim" mit Thüringer Vorbildern mit recht kleinen und kompakten Gebäuden.
MaKaMo-Modellbogen für Stellwerk Waldheim Wo
Gebäudevariante 1: Putz hell (mit roten Falzziegeln)
| Maßstab | SG* |
L x B x H in cm |
Teilebögen | Teile | Artikelnummer |
Preise ** |
|
1: 45 (0) |
IV | |||||
|
1: 64 (S) |
IV | Bitte anfragen | ||||
| 1: 87 (H0) | IV |
17,2 | 07,8 | 11,0 |
11 Seiten | 501 | 1 28 087 MC | 22,50 Euro |
|
1: 120 (TT) |
IV |
12,5 | 05,7 I 08,0 |
8 Seiten | 501 | 1 28 120 MC | 18,00 Euro |
| 1: 160 (N) | IV |
09,4 | 04,2 | 06,0 |
6 Seiten | 501 | 1 28 160 MC | 15,00 Euro |
| 1: 220 (Z) | IV |
06,8 I 03,1 I 04,4 |
5 Seiten | 501 | 1 28 220 MC | 13,50 Euro |
|
Inneneinrichtung: Schrankenwinde, mechanischer Stellwerkshebelbank, Tisch
mit Zugmelder, Signatafeln, Tisch, Stuhl, Sitzbank, Schrank, Kochofen, Waschbecken |
||||||
| Bauanleitung: 3 Seiten Text, 2 Seiten Fotos | ||||||
|
*Schwierigkeit: I = einfach, V = anspruchsvoll |
||||||
|
**Aufgrund des Kleinunternehmerstatus gem. § 19 UStG erhebe ich keine Umsatzsteuer und weise diese daher auch nicht
aus. |
||||||
Gebäudevariante 2: Ziegelmauerwerk rot (mit braunem Biberschwanzdach)
| Maßstab | SG* |
L x B x H in cm |
Teilebögen | Teile | Artikelnummer |
Preise** |
|
1: 45 (0) |
IV | |||||
|
1: 64 (S) |
IV | Bitte anfragen | ||||
| 1: 87 (H0) | IV |
17,2 | 07,8 | 11,0 |
11 Seiten | 501 | 1 29 087 MC | 22,50 Euro |
|
1: 120 (TT) |
IV |
12,5 | 05,7 I 08,0 |
8 Seiten | 501 | 1 29 120 MC | 18,00 Euro |
| 1: 160 (N) | IV |
09,4 | 04,2 | 06,0 |
6 Seiten | 501 | 1 29 160 MC | 15,00 Euro |
| 1: 220 (Z) | IV |
06,8 I 03,1 I 04,4 |
5 Seiten | 501 | 1 29 220 MC | 13,50 Euro |
|
Inneneinrichtung: Schrankenwinde, mechanischer Stellwerkshebelbank, Tisch mit
Zugmelder, Signatafeln, Tisch, Stuhl, Sitzbank, Schrank, Kochofen, Waschbecken |
||||||
| Bauanleitung: 3 Seiten Text, 2 Seiten Fotos | ||||||
|
*Schwierigkeit: I = einfach, V = anspruchsvoll |
||||||
|
**Aufgrund des Kleinunternehmerstatus gem. § 19 UStG erhebe ich keine Umsatzsteuer und weise diese daher auch nicht
aus. |
||||||
Gebäudevariante 3: Ziegelmauerwerk ocker (mit blaugrauem Schieferdach)
| Maßstab | SG* |
L x B x H in cm |
Teilebögen | Teile | Artikelnummer |
Preise ** |
|
1: 45 (0) |
IV | |||||
|
1: 64 (S) |
IV | Bitte anfragen | ||||
| 1: 87 (H0) | IV |
17,2 | 07,8 | 11,0 |
11 Seiten | 501 | 1 30 087 MC | 22,50 Euro |
|
1: 120 (TT) |
IV |
12,5 | 05,7 I 08,0 |
8 Seiten | 501 | 1 30 120 MC | 18,00 Euro |
| 1: 160 (N) | IV |
09,4 | 04,2 | 06,0 |
6 Seiten | 501 | 1 30 160 MC | 15,00 Euro |
| 1: 220 (Z) | IV |
06,8 I 03,1 I 04,4 |
5 Seiten | 501 | 1 30 220 MC | 13,50 Euro |
|
Inneneinrichtung: Schrankenwinde, mechanischer Stellwerkshebelbank, Tisch mit
Zugmelder, Signatafeln, Tisch, Stuhl, Sitzbank, Schrank, Kochofen, Waschbecken |
||||||
| Bauanleitung: 3 Seiten Text, 2 Seiten Fotos | ||||||
|
*Schwierigkeit: I = einfach, V = anspruchsvoll |
||||||
|
**Aufgrund des Kleinunternehmerstatus gem. § 19 UStG erhebe ich keine Umsatzsteuer und weise diese daher auch nicht
aus. |
||||||
Bauberichte
MaKaMo-Modellbogen kaufen
Produktinformation Werkzeug Modellbau-Tipps
Die Lieferung umfasst den MaKaMo Modellbogen mit der zur Spurweite angegebenen Anzahl von Teilebögen und einer Bauanleitung. Werkzeuge sind nicht enthalten.

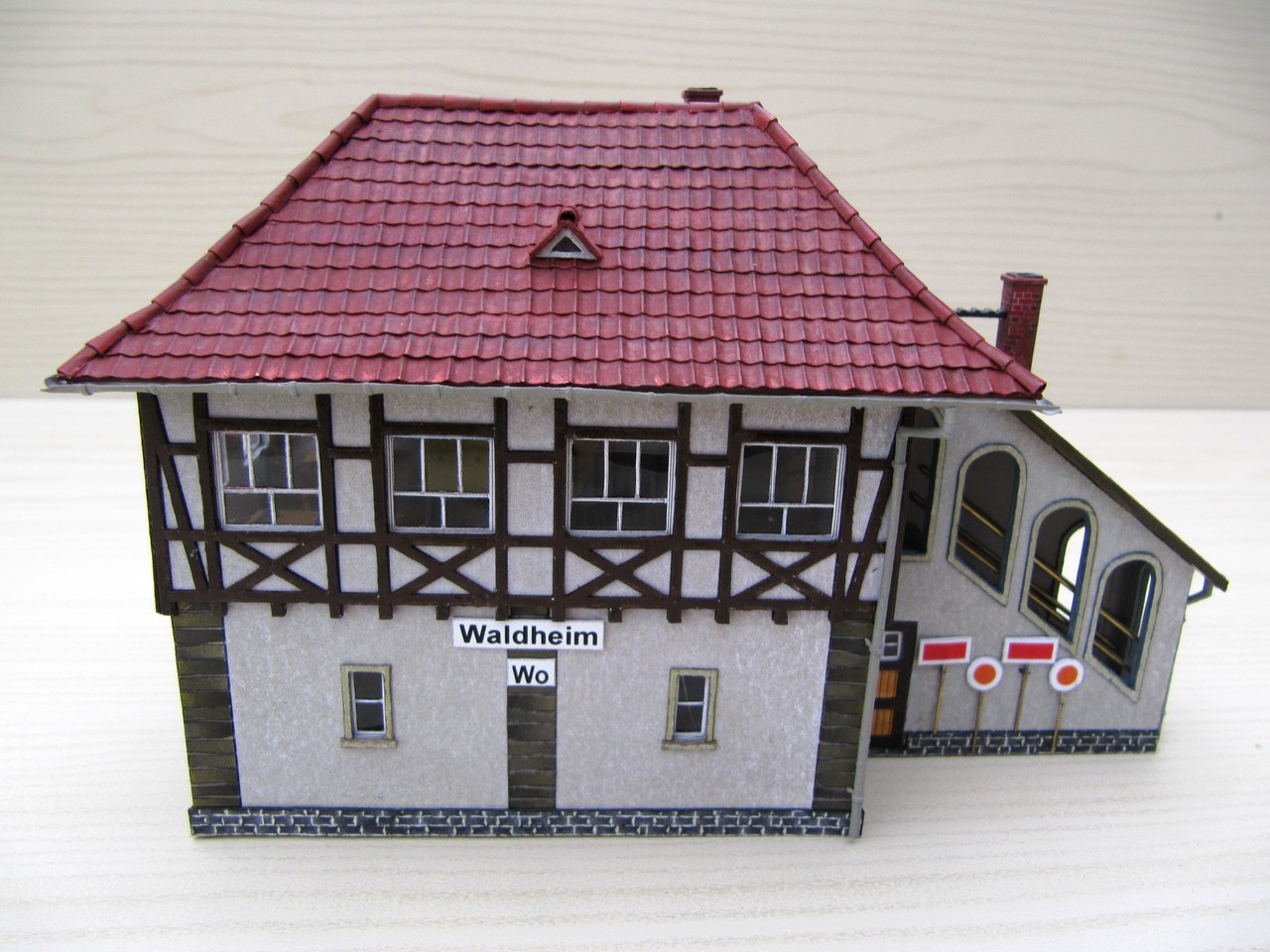

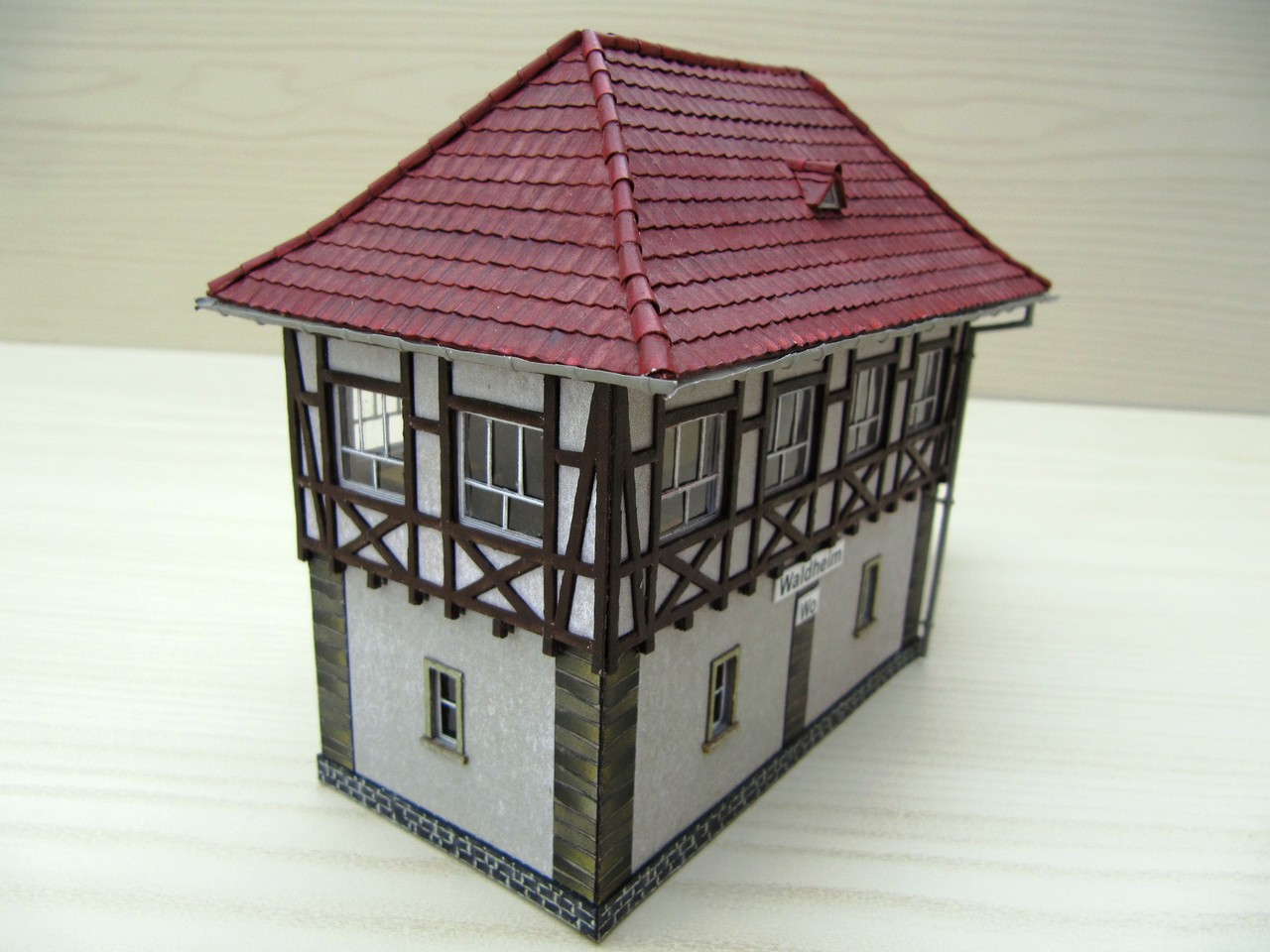

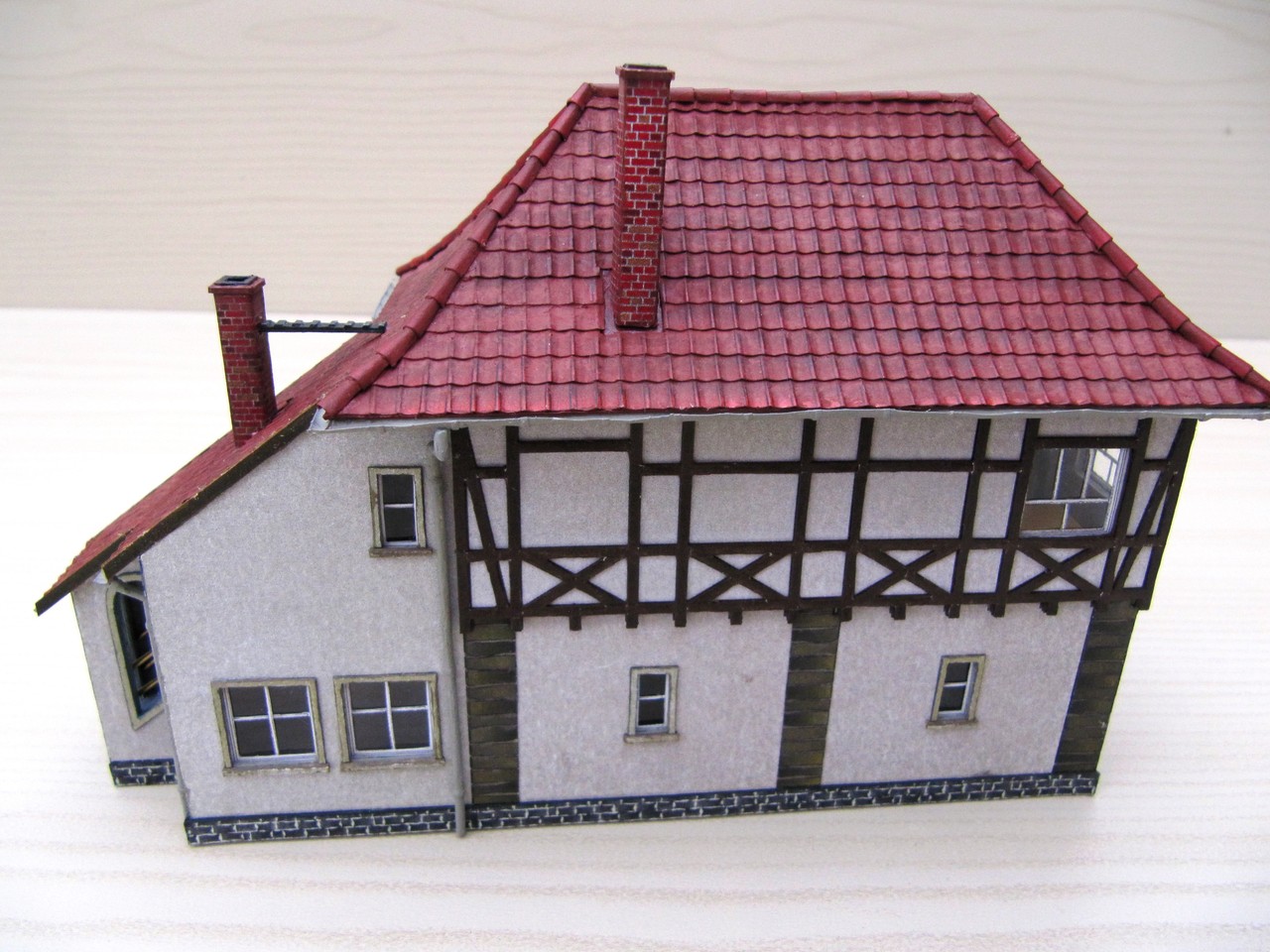

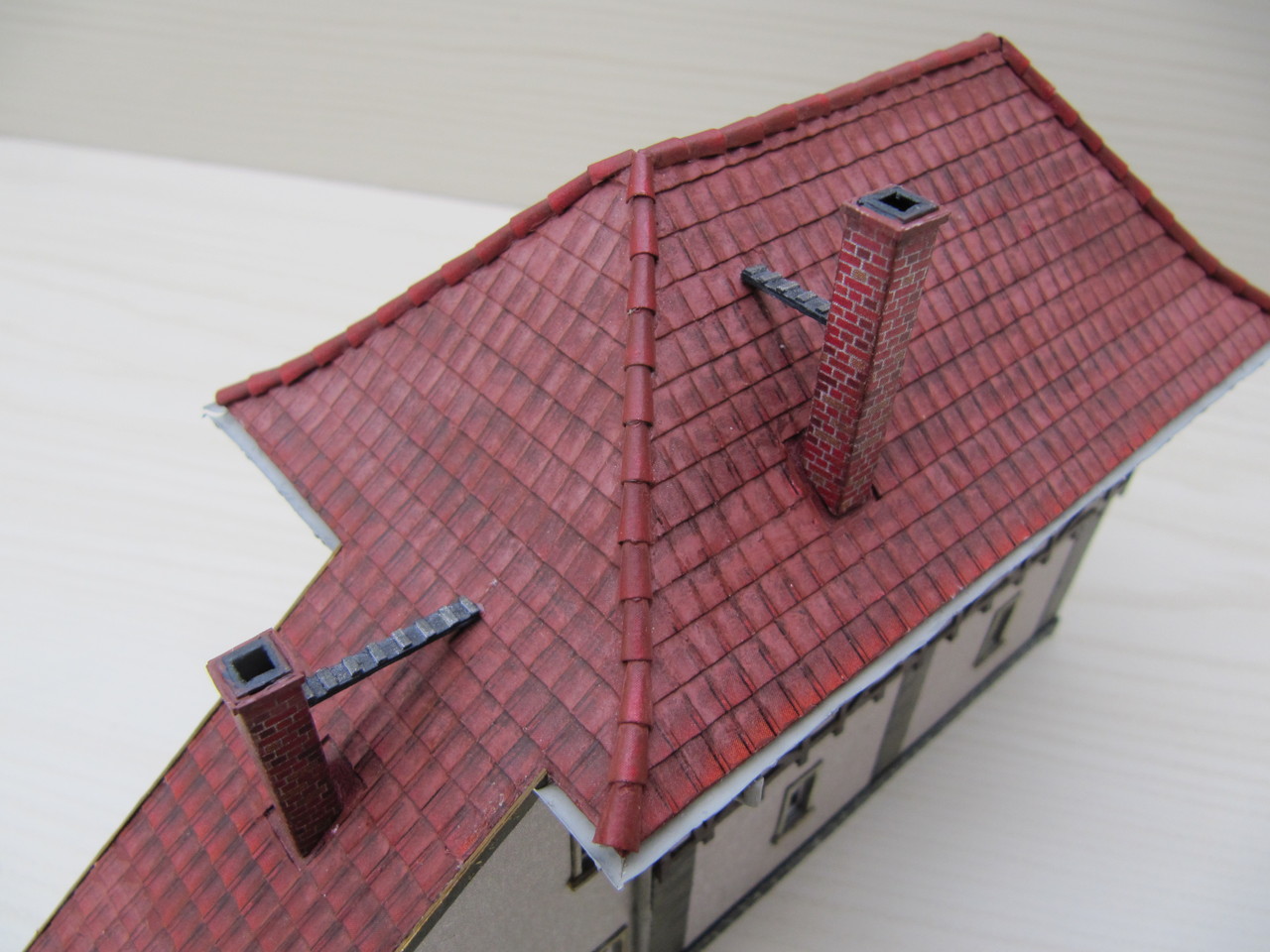

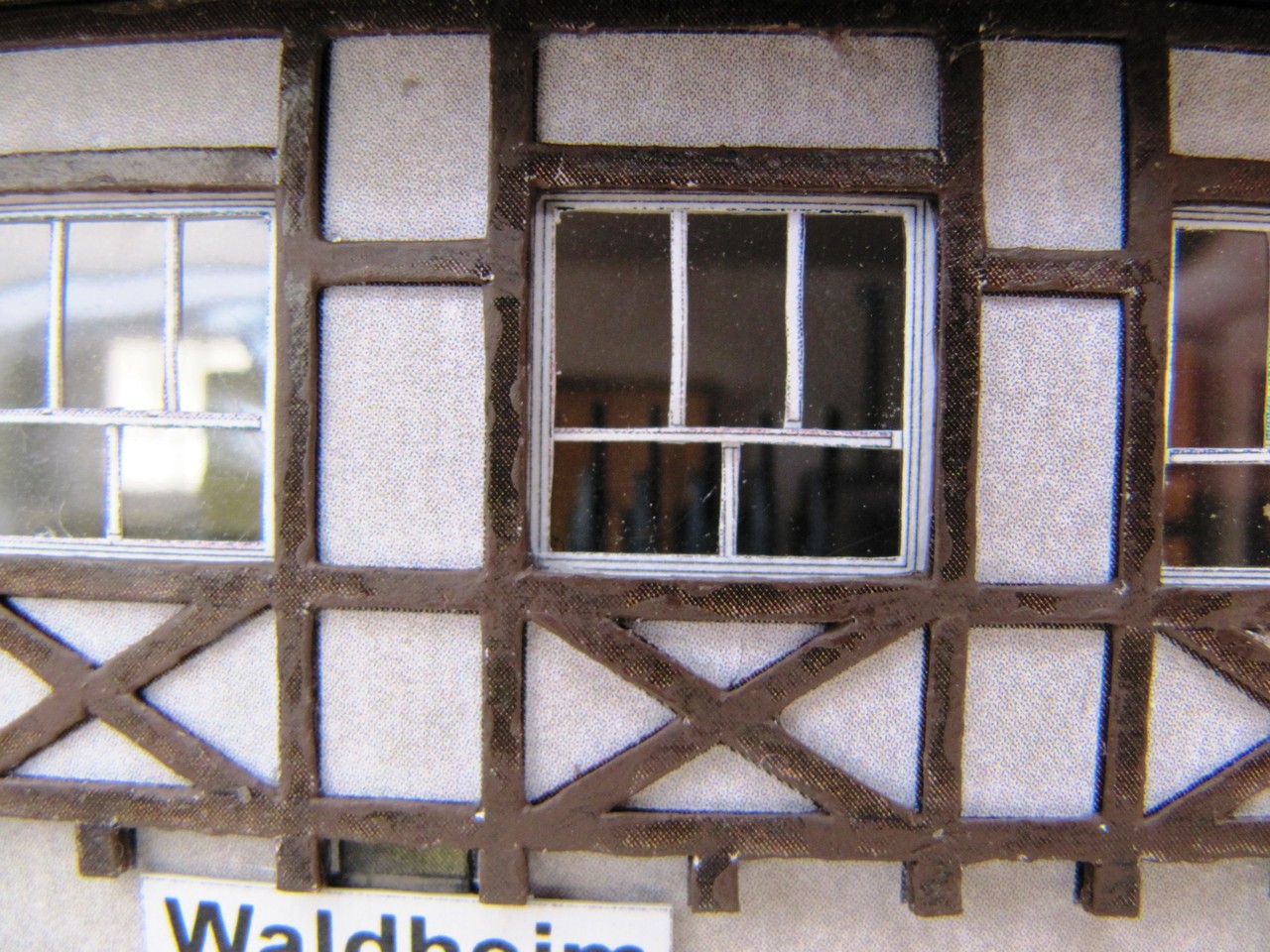

MaKaMo-Modelldetails - alle hier in 1:87 (H0), Variante Putz hell
MaKaMo-Modelldetails - alle hier in 1:120 (TT)
MaKaMo-Modelldetails - alle hier in 1:160 (N)

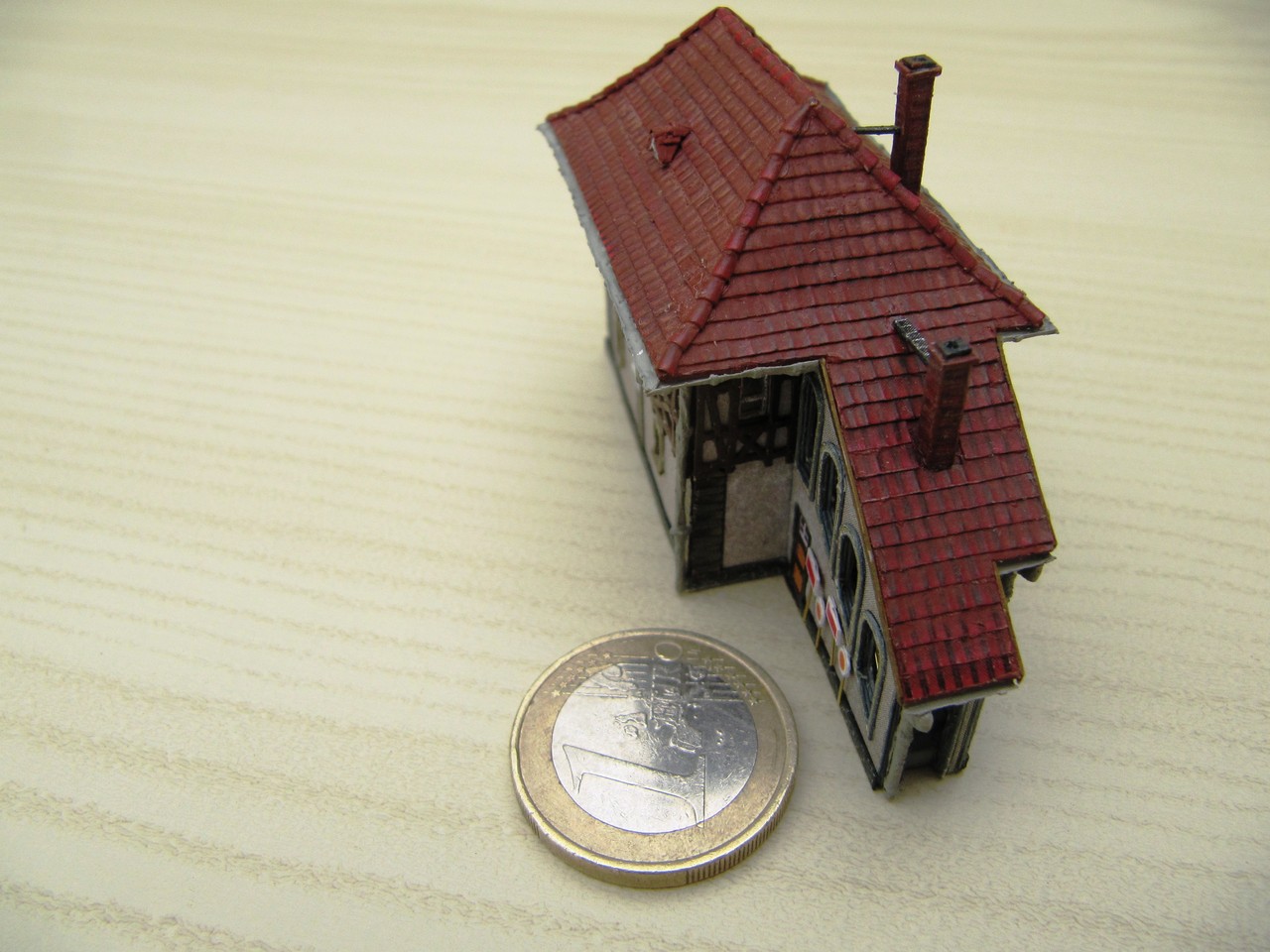

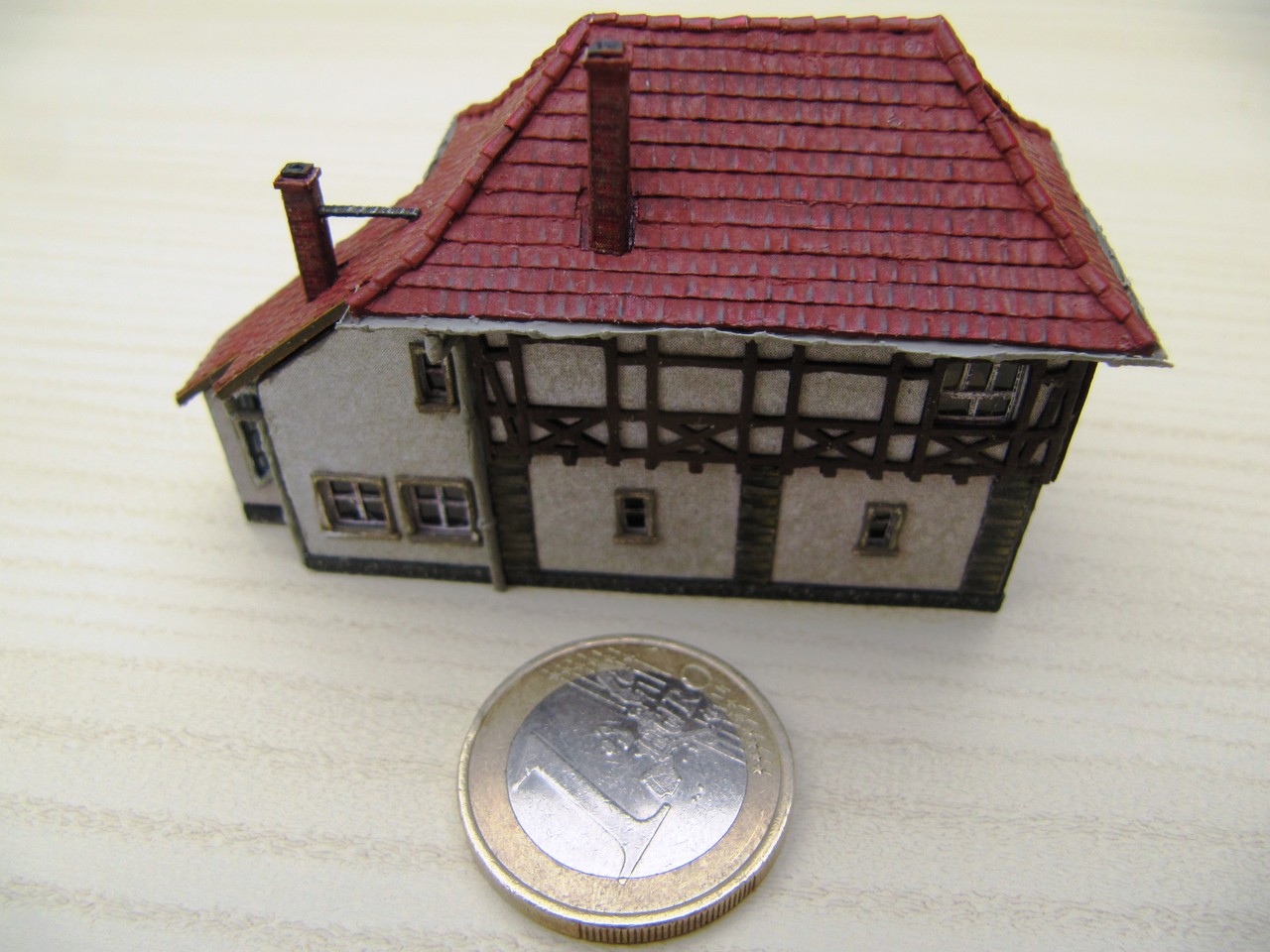

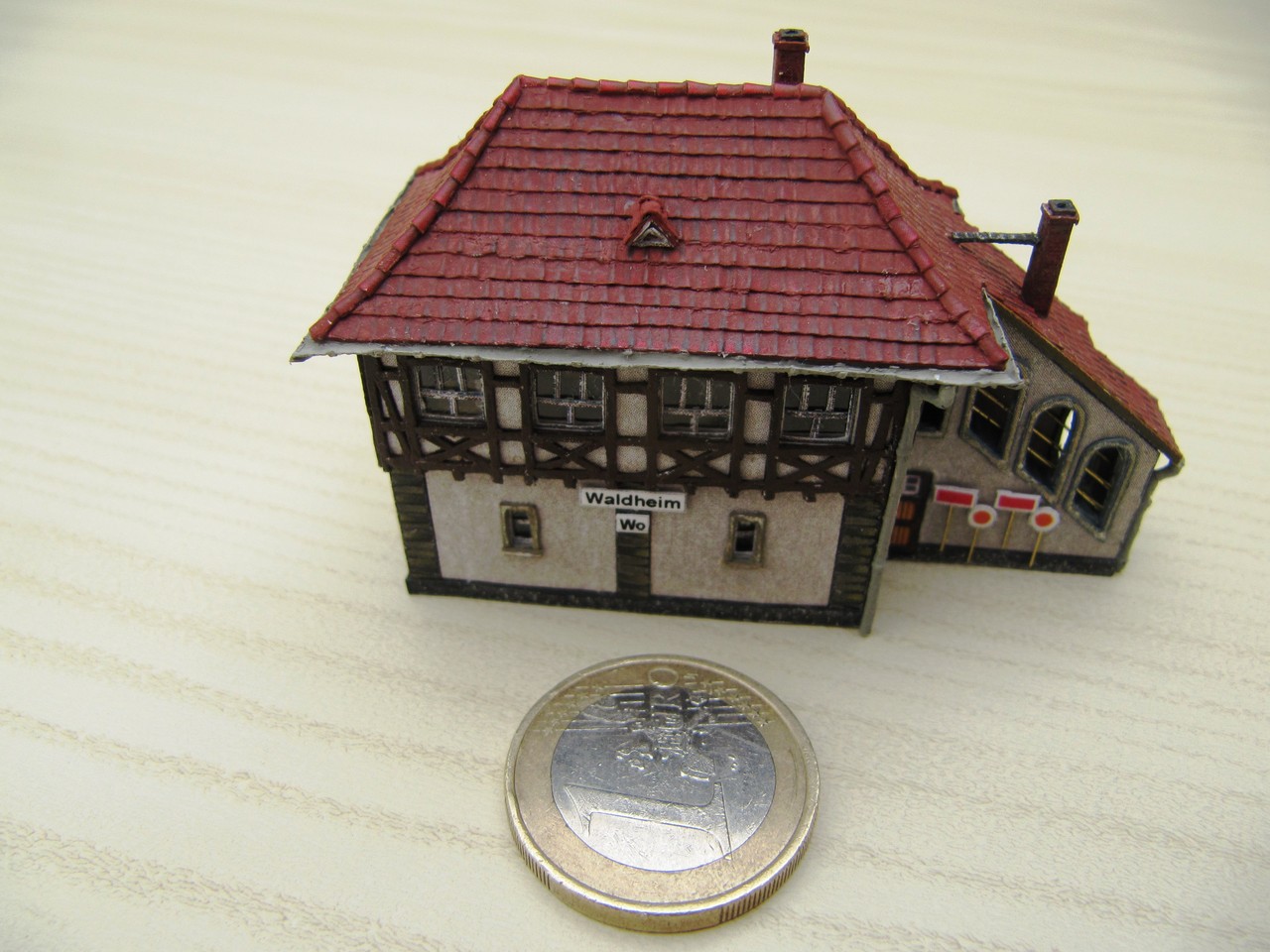

MaKaMo-Modelldetails - alle hier in 1:220 (Z)
